Ποια είναι η περιεκτικότητα σε άνθρακα των χυτών από όλκιμο σίδηρο;

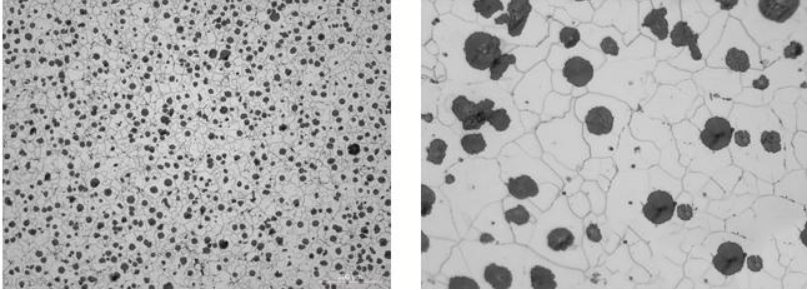

Μια υψηλότερη περιεκτικότητα σε άνθρακα μπορεί να προωθήσει τη γραφιτοποίηση των χυτών. Δεδομένου ότι ο γραφίτης παίρνει ένα σφαιρικό σχήμα, μπορεί να απορροφήσει ενέργεια σε μηχανικές εφαρμογές και έτσι να βελτιώσει τις φυσικές ιδιότητες του μηχανήματος.

Η περιεκτικότητα του όλκιμου σιδήρου σε άνθρακα είναι γενικά υψηλή, καθιστώντας τον ένα κράμα σιδήρου-άνθρακα. Για το βιομηχανικό χυτοσίδηρο, η τυπική περιεκτικότητα σε άνθρακα κυμαίνεται από 2% έως 3,9%, με ισοδύναμο άνθρακα μεταξύ 4,1% και 4,7%.Κύρια συστατικά τουχυτά από όλκιμο σίδηρο: Η χημική σύνθεση του όλκιμου σιδήρου περιλαμβάνει κυρίως πέντε κοινά στοιχεία: θείο, φώσφορο, πυρίτιο, άνθρακα και μαγγάνιο. Εφαρμογή περιεκτικότητας σε άνθρακα σεχυτά από όλκιμο σίδηρο: Είναι ιδιαίτερα σημαντικό να σημειωθεί ότι κατά την προετοιμασία των υλικών τήξης, εάν το τοίχωμα χύτευσης είναι λεπτό και η υπολειπόμενη ποσότητα σφαιροποιητικών στοιχείων είναι μεγάλη ή ανεπαρκώς ενοφθαλμισμένη, η περιεκτικότητα θα πρέπει να λαμβάνεται στο ανώτερο όριο, διαφορετικά θα πρέπει να χρησιμοποιείται το κάτω όριο. Η επιλογή του ισοδύναμου άνθρακα κοντά στο ευτηκτικό σημείο όχι μόνο βελτιώνει τη ρευστότητα του τηγμένου σιδήρου, αλλά για τον όλκιμο σίδηρο, η αύξηση του ισοδύναμου άνθρακα ενισχύει επίσης την αυτο-αντισταθμιστική ικανότητα του τηγμένου σιδήρου κατά τη στερεοποίηση λόγω της αυξημένης διαστολής γραφιτοποίησης. Ωστόσο, η πολύ υψηλή περιεκτικότητα σε άνθρακα μπορεί να οδηγήσει σε αιωρούμενο γραφίτη.

Επομένως, με βάση εμπειρική παρατήρηση, το ανώτατο όριο του ισοδύναμου άνθρακα στον όλκιμο σίδηρο επιτυγχάνεται όταν παρατηρείται αιωρούμενος γραφίτης στον λιωμένο σίδηρο (σε θερμοκρασία περίπου 1200°C). σφαίρες γραφίτη. Τυπικά, η περιεκτικότητα σε άνθρακα τουχυτά από όλκιμο σίδηροκυμαίνεται μεταξύ 2% και 3,9%, αλλά είναι σημαντικό να κατανοήσουμε τον αντίκτυπο της μείωσης της περιεκτικότητας σε άνθρακα στις μηχανικές ιδιότητες του χυτοσιδήρου. Αυτό θα πρέπει να ληφθεί υπόψη με βάση τη δομή, τις διαστάσεις, το πάχος τοιχώματος και τα σφάλματα στο πάχος τοιχώματος των παρακείμενων επίπεδων τοίχων τουχυτά από όλκιμο σίδηρο. Η μείωση της περιεκτικότητας σε άνθρακα στον όλκιμο σίδηρο από περίπου 4% σε 2,5% μπορεί να αυξήσει ελαφρά την αντοχή σε εφελκυσμό και την αντοχή διαρροής (περίπου 23 έως 31 N/mm²) και επίσης να αυξήσει την επιμήκυνση κατά περίπου 5%, με σημαντικές βελτιώσεις στις τιμές κρούσης.
