Τι είναι τα Expansion Shell Rock Bolts;

Κοχύλια επέκτασης βράχουείναι ένας τύπος μηχανικής συσκευής οπλισμού βράχου που χρησιμοποιείται ευρέως στην υπόγεια μηχανική (όπως ορυχεία, σήραγγες και υπόγεια σπήλαια) για τη σταθεροποίηση σπασμένων ή χαλαρών βράχων.

Βασική Αρχή Εργασίας

Βασίζονται στη μηχανική διαστολή για τη δημιουργία τριβής και δύναμης σύσφιξης μεταξύ του μπουλονιού και της γεώτρησης βράχου. Το βασικό εξάρτημα είναι το κέλυφος διαστολής (ένα σπαστό χιτώνιο σε σχήμα σφήνας) που είναι εγκατεστημένο στο άκρο του μπουλονιού. Όταν το μπουλόνι σφίγγεται (συνήθως με ένα παξιμάδι στο εκτεθειμένο άκρο), το κέλυφος διαστολής συμπιέζεται από μια σφήνα, με αποτέλεσμα να διαστέλλεται προς τα έξω και να πιέζεται σφιχτά στο εσωτερικό τοίχωμα της γεώτρησης. Αυτό δημιουργεί ισχυρή ακτινική τριβή, αγκυρώνοντας το μπουλόνι σταθερά στο βράχο και στη συνέχεια το μπουλόνι μπορεί να αντέξει εφελκυστικά φορτία για να αποτρέψει την κατάρρευση ή τη μετατόπιση του βράχου.

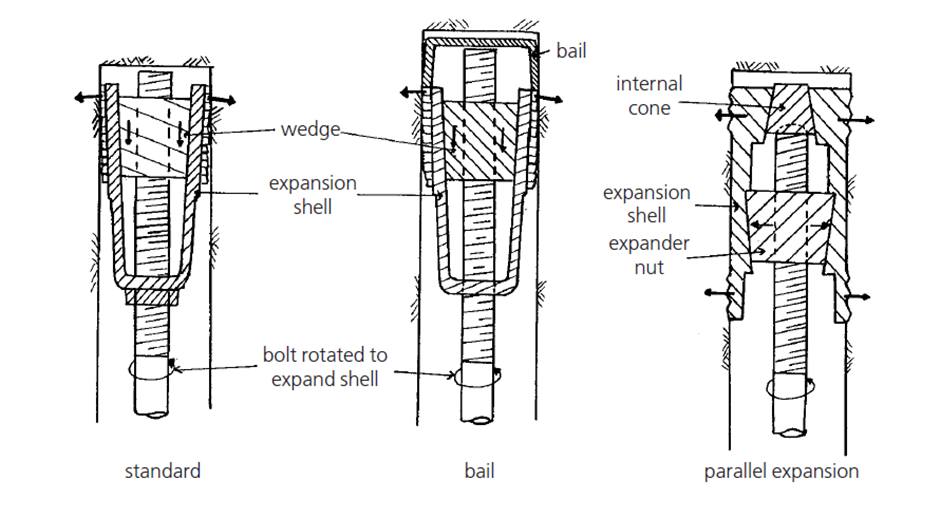

Βασική Δομή

Κέλυφος επέκτασηςσυναρμολόγηση: Το τμήμα αγκύρωσης του πυρήνα, που αποτελείται από ένα σπαστό χαλύβδινο χιτώνιο και μια ταιριαστή σφήνα. Ο αριθμός των σχισμών στο χιτώνιο μπορεί να ρυθμιστεί ανάλογα με τις μηχανικές ανάγκες.

Σώμα μπουλονιού: Μια χαλύβδινη ράβδος (συνήθως χάλυβας με σπείρωμα) που συνδέει τοκέλυφος επέκτασηςκαι το εξάρτημα στερέωσης της επιφάνειας, και μεταδίδει τη δύναμη εφελκυσμού.

Στοιχεία στερέωσης επιφάνειας: Συμπεριλαμβανομένων ροδέλες και παξιμάδια. Το σφίξιμο του παξιμαδιού οδηγεί τη σφήνα για να συμπιέσει το κέλυφος διαστολής και η ροδέλα κατανέμει την πίεση ομοιόμορφα στην επιφάνεια του βράχου.

Βασικά Χαρακτηριστικά

Γρήγορη αγκύρωση: Το αποτέλεσμα αγκυρώσεως μπορεί να επιτευχθεί αμέσως μετά το σφίξιμο του παξιμαδιού, χωρίς να περιμένουμε τη σκλήρυνση του ενέματος (σε αντίθεση με τα μπουλόνια με κονίαμα), το οποίο είναι κατάλληλο για επείγοντα σενάρια στήριξης.

Μηχανική αγκύρωση: Δεν χρειάζονται υλικά αρμολόγησης, κάτι που είναι βολικό για κατασκευή σε περιβάλλοντα πλούσια σε νερό ή χαμηλής θερμοκρασίας όπου ο ενέματα δεν στερεοποιούνται εύκολα.

Περιορισμένο βάθος αγκύρωσης: Η αποτελεσματική δύναμη αγκύρωσης προέρχεται κυρίως από την επαφή μεταξύ τουκέλυφος επέκτασηςκαι το τοίχωμα της γεώτρησης, επομένως χρησιμοποιείται γενικά ως προσωρινή ή βραχυπρόθεσμη υποστήριξη. Για απαιτήσεις μακροπρόθεσμης και υψηλής σταθερότητας, τα μπουλόνια με αρμολόγηση είναι πιο κατάλληλα.

Εύκολη εγκατάσταση και αφαίρεση: Η διαδικασία λειτουργίας είναι απλή και μπορεί να αφαιρεθεί και να επαναχρησιμοποιηθεί εάν είναι απαραίτητο (με την προϋπόθεση της διασφάλισης της δομικής ασφάλειας).

Τυπικά σενάρια εφαρμογής

Προσωρινή υποστήριξη σε δρόμους ορυχείων και όψεις στάσης.

Επείγουσα ενίσχυση σπασμένων τμημάτων βράχου κατά την εκσκαφή σήραγγας.

Υποστήριξη για μικρής κλίμακας υπόγεια μηχανική με μικρή διάρκεια ζωής.
