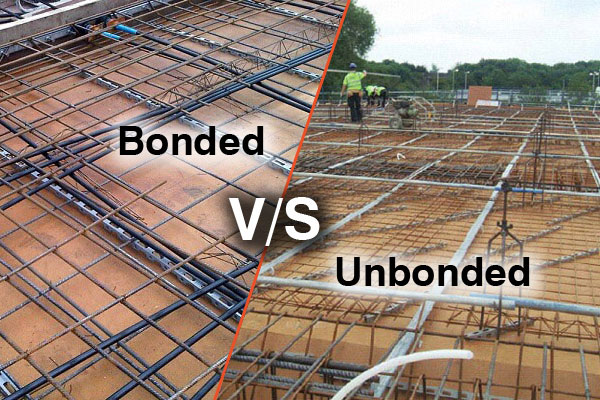

Διαφορά μεταξύ μη δεσμευμένου και συγκολλημένου συστήματος μετά την τάνυση

Αυτή είναι μια κρίσιμη διάκριση γιαμετατάνυσηΣχεδιασμός και κατασκευή (PT) - Το συνδεδεμένο PT βασίζεται σε ενέματα για τη μόνιμη σύνδεση των τενόντων με το σκυρόδεμα, ενώ το μη συνδεδεμένο PT χρησιμοποιεί λιπασμένους τένοντες σε πλαστικό περίβλημα για να διατηρεί τους τένοντες απομονωμένους από το σκυρόδεμα. Παρακάτω είναι μια περιεκτική ανάλυση των διαφορών τους, οργανωμένη ανά βασικό ορισμό, στοιχεία, εγκατάσταση, απόδοση, εφαρμογές και πλεονεκτήματα/μειονεκτήματα.

Βασικοί ορισμοί

Συγκολλημένο σύστημα μετά την τάνυση: Τα νήματα/καλώδια υψηλής αντοχής τοποθετούνται μέσα σε χαλύβδινους ή πλαστικούς αγωγούς εντός του σκυροδέματος. Μετά την τάνυση και την αγκύρωση, ο αγωγός αρμολογείται πλήρως με πίεση με τσιμεντοκονίαμα. Το ενέματα συνδέει τον τένοντα με το σκυρόδεμα, κάνοντας τον τένοντα και το σκυρόδεμα να λειτουργούν ως ένα ενιαίο σύνθετο δομικό στοιχείο.

Μη δεσμευμένο σύστημα μετά την τάνυση: Οι τένοντες είναι προλιπασμένοι (αντιδιαβρωτική προστασία) και εγκλωβίζονται σε εξωθημένο πλαστικό περίβλημα (HDPE/PP) στο εργοστάσιο. Δεν γίνεται αρμολόγηση μετά την τάνυση. Ο τένοντας μπορεί να κινηθεί σε σχέση με το σκυρόδεμα (περιορισμένος από άγκυρες και ακραία εξαρτήματα), ενεργώντας ως στοιχείο άμεσης τάσης που εφαρμόζει προσυμπίεση μόνο μέσω των αγκυρίων.

Διαφορές Δομικής Απόδοσης & Συμπεριφοράς

Μηχανισμός Μεταφοράς Δύναμης:

Συγκολλημένο PT: Η δύναμη του τένοντα μεταφέρεται στο σκυρόδεμα μέσω ενέματος-μπετόν και δεσμού ενέματος-τενόντων σε όλο το μήκος του τένοντα, συν τη μεταφορά δύναμης αγκύρωσης. Η κατανομή προσυμπίεσης είναι σταδιακή κατά μήκος του εύρους.

Μη δεσμευμένο PT: Η δύναμη του τένοντα μεταφέρεται μόνο στις άγκυρες (χωρίς δεσμό κατά μήκος του τένοντα). Η προσυμπίεση εφαρμόζεται ως συγκεντρωμένες δυνάμεις στις ζώνες αγκύρωσης, με γραμμική κλίση προσυμπίεσης κατά μήκος του ανοίγματος. Έλεγχος ρωγμών & ολκιμότητα: Bonded PT:

Καλύτερος έλεγχος ρωγμών σε φορτία σέρβις. Οι τένοντες είναι κλειδωμένοι στο σκυρόδεμα, έτσι οι ρωγμές διαδίδονται πιο αργά. Υψηλότερη ολκιμότητα κάτω από τα τελικά φορτία (οι αποδόσεις των τενόντων και οι δεσμοί αντέχουν στην αστοχία). Μη δεσμευμένο PT: Οι τένοντες μπορεί να γλιστρήσουν σε σχέση με το σκυρόδεμα. Οι ρωγμές μπορεί να ανοίξουν πιο εύκολα υπό υπερφόρτωση. Χαμηλότερη ολκιμότητα (η αστοχία είναι πιο εύθραυστη εάν γλιστρήσουν οι άγκυρες ή σπάσουν οι τένοντες). Επιδράσεις ερπυσμού και συρρίκνωσης: Συγκολλημένο PT: Οι τένοντες περιορίζονται από το σκυρόδεμα, επομένως ο ερπυσμός και η συρρίκνωση προκαλούν απώλεια της δύναμης προέντασης (ο τένοντας βραχύνεται με το σκυρόδεμα). Μη δεσμευμένο PT: Οι τένοντες είναι ελεύθεροι να κινούνται και να μικραίνουν. ανεξάρτητα, και η τάση του τένοντα μειώνεται περισσότερο) εκτός εάν αντισταθμίζεται από υπερβολική τάση. Αντίσταση κόπωσης: Συγκολλημένο PT: Υψηλότερη αντίσταση κόπωσης—ο δεσμός κατανέμει τα κυκλικά φορτία κατά μήκος του τένοντα, μειώνοντας τις συγκεντρώσεις τάσης στις άγκυρες. Μη δεσμευμένο PT: Χαμηλότερη αντίσταση κόπωσης—όλα τα κυκλικά φορτία συγκεντρώνονται στις διεπαφές.

Τυπικές Εφαρμογές

Συγκολλημένο PT: Γέφυρες μεγάλου ανοίγματος, βαριά βιομηχανικά κτίρια, γκαράζ στάθμευσης με υψηλά φορτία κόπωσης, προκατασκευασμένες δοκοί από σκυρόδεμα και κατασκευές σε επιθετικά περιβάλλοντα (παράκτιες περιοχές - ο ενέματα παρέχει επιπλέον προστασία από τη διάβρωση).

Μη δεσμευμένο PT: Πλάκες κατοικιών, εμπορικές πλάκες δαπέδου, κατασκευές με λεπτά τοιχώματα, προκατασκευασμένα πάνελ και έργα όπου η γρήγορη κατασκευή είναι προτεραιότητα (χωρίς αρμολόγηση = συντομότερο χρονοδιάγραμμα).
