Πώς λειτουργεί ένα μη δεσμευμένο σύστημα μετά την τάση;

Εναμη συνδεδεμένο σύστημα μετά την τάνυσηείναι μια τεχνική προέντασης όπου οι τενόμενοι τένοντες χάλυβα δεν είναι μόνιμα προσκολλημένοι στο περιβάλλον σκυρόδεμα (σε αντίθεση με τη συγκολλημένη μετατάνυση, όπου οι τένοντες αρμολογούνται σε αγωγούς για να συνδεθούν με το σκυρόδεμα). Αντίθετα, οι τένοντες απομονώνονται από το σκυρόδεμα με μια ανθεκτική επίστρωση και επένδυση, επιτρέποντάς τους να κινούνται ελαφρώς σε σχέση με το σκυρόδεμα κατά τη διάρκεια ζωής της κατασκευής. Αυτό το σύστημα χρησιμοποιείται ευρέως σε πλάκες, δοκούς, κολώνες και γέφυρες για την ευελιξία, την ευκολία εγκατάστασης και την ικανότητά του να δέχεται μικρές δομικές κινήσεις.

Βασικά συστατικά ενόςΜη δεσμευμένο σύστημα μετά την τάνυση

Τένοντες: Ατσάλινα νήματα/σύρματα υψηλής αντοχής (το φέρον στοιχείο, προκατασκευασμένο κατά μήκος).

Επένδυση/Επίστρωση: Μια λεία, αδιαπέραστη πλαστική ή μεταλλική θήκη που περιβάλλει τον τένοντα, συν ένα λιπαντικό γράσου/κερί μέσα στη θήκη. Αυτό αποτρέπει τη διάβρωση, μειώνει την τριβή και διασφαλίζει ότι ο τένοντας δεν είναι συνδεδεμένος με το σκυρόδεμα.

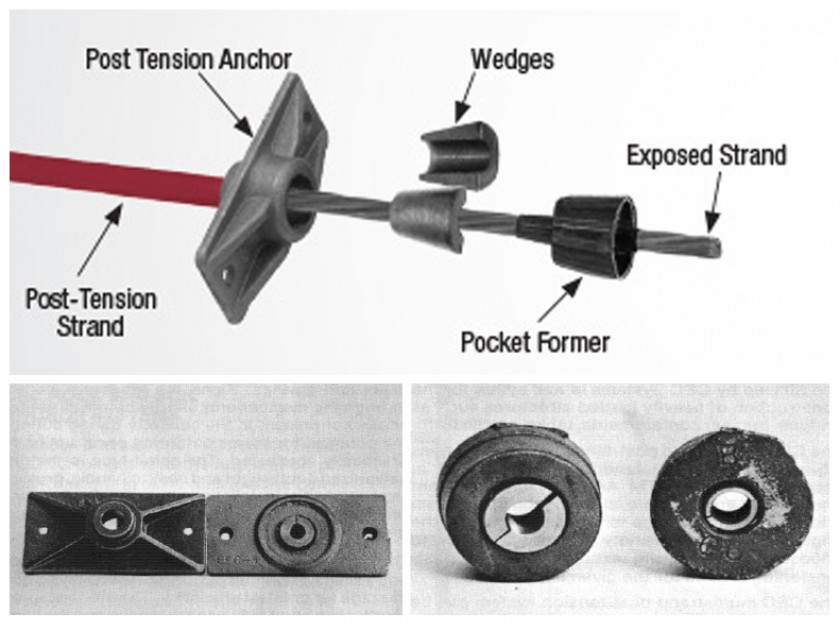

Αγκυρώσεις: Μηχανικές συσκευές (και στα δύο άκρα του τένοντα) που πιάνουν τον τένοντα και μεταφέρουν την εφελκυστική δύναμη του τένοντα στη δομή του σκυροδέματος (π.χ. αγκυρώσεις τύπου σφήνας για κλώνους).

Υποδοχή πίεσης: Υδραυλικός εξοπλισμός που χρησιμοποιείται για την τάνυση του τένοντα στη δύναμη σχεδιασμού κατά την κατασκευή.

Αγωγοί (προαιρετικά): Μικρά πλαστικά κανάλια/αγωγοί χυτά σε σκυρόδεμα για να οδηγούν τένοντες (για προτοποθετημένες διατάξεις τενόντων).

Πλεονεκτήματα τουUnbonded Post-Tensioning

Ταχύτερη κατασκευή: Χωρίς επί τόπου αρμολόγηση (η μεγαλύτερη εξοικονόμηση χρόνου) και οι προκατασκευασμένοι τένοντες μειώνουν την εργασία.

Ευέλικτη σχεδίαση: Οι τένοντες μπορούν να είναι καμπυλωτοί/διατεταγμένοι για να ταιριάζουν με πολύπλοκες δομικές γεωμετρίες (π.χ. επίπεδες πλάκες για ψηλές οροφές).

Βελτιωμένος έλεγχος ρωγμών: Η προσυμπίεση ελαχιστοποιεί τις ρωγμές σε εφελκυσμό υπό φορτία λειτουργίας. μικρή ρωγμή (αν συμβεί) δεν θέτει σε κίνδυνο τον τένοντα.

Υποδοχή κινήσεων: Η ολίσθηση των τενόντων επιτρέπει μικρές δομικές κινήσεις (π.χ. συρρίκνωση, ερπυσμός, θερμική διαστολή) χωρίς συσσώρευση τάσεων.

Ελαφριές Κατασκευές: Επιτρέπει μεγαλύτερα ανοίγματα με λεπτότερες πλάκες/δοκούς (μειωμένος όγκος σκυροδέματος) σε σύγκριση με το οπλισμένο σκυρόδεμα.

Κοινές Εφαρμογές

Επίπεδα δάπεδα κατοικιών/εμπορικών χώρων (η πιο διαδεδομένη χρήση).

Γκαράζ στάθμευσης, καταστρώματα γεφυρών και πλαίσια δοκών-κολώνων.

Πλάκες σε ποιότητα (για μεγάλα βιομηχανικά δάπεδα για τον έλεγχο της συρρίκνωσης ρωγμών).

Αντισεισμικές κατασκευές (σε συνδυασμό με οπλισμό από μαλακό χάλυβα).

Συνοπτικά, τομη συνδεδεμένο σύστημα μετά την τάνυσηλειτουργεί με την εφαρμογή μιας ελεγχόμενης δύναμης εφελκυσμού σε έναν προστατευμένο από διάβρωση, μη συνδεδεμένο τένοντα χάλυβα μετά τη σκλήρυνση του σκυροδέματος, που προκαλεί προσυμπίεση στο σκυρόδεμα για να εξουδετερώσει τα εφαρμοζόμενα φορτία - ενώ ο τένοντας παραμένει απομονωμένος από το σκυρόδεμα, εξασφαλίζοντας ευελιξία, ανθεκτικότητα και αποτελεσματική μεταφορά φορτίου μέσω αγκυρώσεων.
