Τι είναι η αγκύρωση επίπεδης πλάκας με προένταση και γιατί είναι κρίσιμη για σύγχρονες κατασκευές από σκυρόδεμα

Ταχυδρομείοst αγκύρωση προεντεταμένης επίπεδης πλάκαςπαίζει καθοριστικό ρόλο στη σύγχρονη κατασκευή από οπλισμένο σκυρόδεμα. Από πολυώροφους εμπορικούς πύργους έως πλάκες εξέδρας κατοικιών και κατασκευές στάθμευσης, τα συστήματα επίπεδων πλακών βασίζονται σε αξιόπιστα εξαρτήματα αγκύρωσης για τη μεταφορά των δυνάμεων προέντασης με ασφάλεια στο σκυρόδεμα. Αυτό το άρθρο διερευνά το αρχή λειτουργίας, δομική σημασία, στοιχεία συστήματος, τεχνικά πρότυπα, διαδικασία εγκατάστασης, μέτρα ποιοτικού ελέγχου και μελλοντικές καινοτομίες συστημάτων αγκύρωσης επίπεδων πλακών προεντεταμένης μετά την τάση. Υπογραμμίζει επίσης πώςΑνώτατα Μηχανήματαπαρέχει λύσεις αγκύρωσης υψηλής απόδοσης σχεδιασμένο για ανθεκτικότητα, ασφάλεια και οικονομική αποδοτικότητα.

Πίνακας περιεχομένων

• 1. Τι είναι η αγκύρωση με προεντεταμένη επίπεδη πλάκα μετά την τάση;
• 2. Γιατί η αγκύρωση είναι κρίσιμη στις επίπεδες πλάκες μετά την τάση;
• 3. Κύρια εξαρτήματα ενός συστήματος αγκυρώσεως επίπεδης πλάκας
• 4. Συστήματα αγκυρώσεως Bonded vs. Unbonded PT Anchorage
• 5. Τεχνικές Προδιαγραφές και Πρότυπα
• 6. Διαδικασία εγκατάστασης και ροή εργασιών κατασκευής
• 7. Απαιτήσεις Ποιοτικού Ελέγχου και Επιθεώρησης
• 8. Πλεονεκτήματα της χρήσης συστημάτων αγκυρώσεως υψηλής ποιότητας
• 9. Μελλοντικές τάσεις στην τεχνολογία αγκύρωσης μετά την τάση
• 10. Συχνές Ερωτήσεις

1. Τι είναι η αγκύρωση με προεντεταμένη επίπεδη πλάκα μετά την τάση;

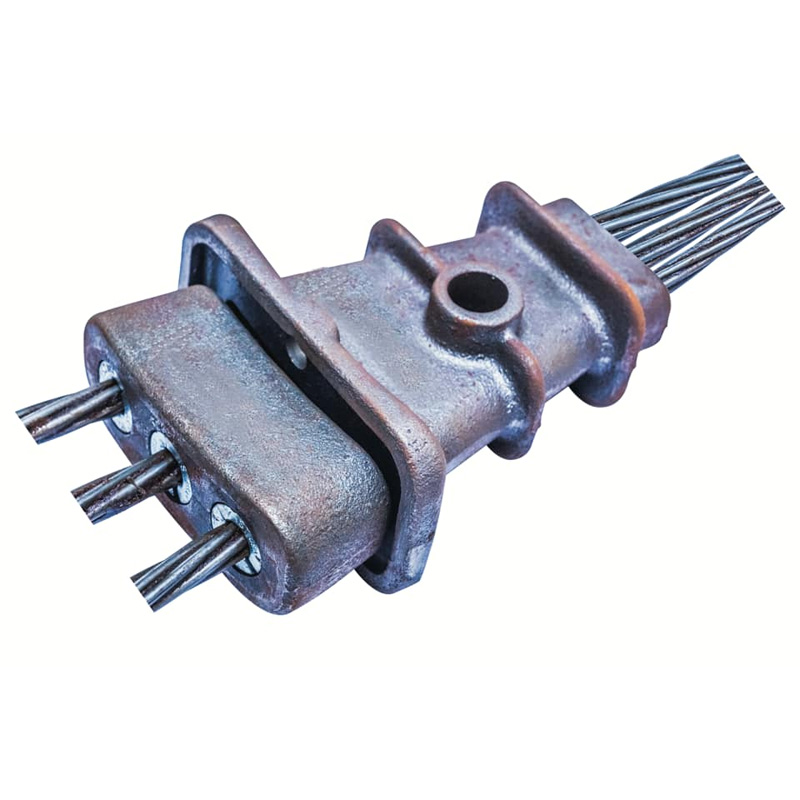

Η αγκύρωση επίπεδης πλάκας με προεντεταμένη προένταση αναφέρεται στη μηχανική διάταξη που χρησιμοποιείται για την αγκύρωση χαλύβδινα νήματα υψηλής αντοχής σε συστήματα πλακών σκυροδέματος μετά την τάση. Μεταφέρει τη δύναμη εφελκυσμού από τον τένοντα προέντασης στο περιβάλλον σκυρόδεμα αφού ολοκληρωθούν οι εργασίες καταπόνησης.

Σε ένα σύστημα επίπεδων πλακών (χωρίς δοκούς), η αγκύρωση είναι συνήθως ενσωματωμένη στα άκρα της πλάκας ή εσωτερικές τσέπες με πίεση. Μόλις τεντωθεί ο τένοντας χρησιμοποιώντας υδραυλικούς γρύλους, σφηνώνεται μέσα η κεφαλή αγκύρωσης πιάνει μόνιμα το σκέλος, κλειδώνοντας τη δύναμη στο σκυρόδεμα.

2. Γιατί η αγκύρωση είναι κρίσιμη στις επίπεδες πλάκες μετά την τάση;

Η αγκύρωση είναι το τελικό στοιχείο μεταφοράς δύναμης σε ένα προεντεταμένο σύστημα. Εάν η αγκύρωση αποτύχει, ολόκληρη η δομική ακεραιότητα της πλάκας μπορεί να τεθεί σε κίνδυνο.

Βασικές Δομικές Συναρτήσεις

• Μεταφέρει με ασφάλεια τη δύναμη προέντασης στο σκυρόδεμα
• Αποτρέπει την ολίσθηση του νήματος μετά το τέντωμα
• Κατανέμει ομοιόμορφα τη συγκεντρωμένη πίεση
• Εξασφαλίζει μακροπρόθεσμη δομική σταθερότητα

Στη σύγχρονη πολυώροφα κατασκευή, τα συστήματα επίπεδων πλακών μειώνουν το πάχος του δαπέδου και αυξάνουν αρχιτεκτονική ευελιξία. Ωστόσο, εξαρτώνται σε μεγάλο βαθμό από αξιόπιστο υλικό αγκύρωσης για τη διατήρηση των περιθωρίων ασφαλείας.

3. Κύρια εξαρτήματα ενός συστήματος αγκυρώσεως επίπεδης πλάκας

Ένα τυπικό συγκρότημα αγκύρωσης μετά την τάση περιλαμβάνει:

ΣτοΑνώτατα Μηχανήματα, τα εξαρτήματα αγκύρωσης κατασκευάζονται χρησιμοποιώντας υψηλής ποιότητας κράμα χάλυβα και υποβάλλονται σε κατεργασία ακριβείας και αυστηρό ποιοτικό έλεγχο για να εξασφαλίσετε σταθερή απόδοση σφήνας καθίσματος.

4. Συστήματα αγκυρώσεως Bonded vs. Unbonded PT Anchorage

Μη δεσμευμένο σύστημα

• Κοινό στην κατασκευή επίπεδων πλακών
• Χρησιμοποιεί μονόκλωνο επικαλυμμένο με γράσο και επένδυση
• Άγκυρα που βρίσκεται στα άκρα της πλάκας

Συγκολλημένο σύστημα

• Συνηθισμένο σε γέφυρες και βαριές κατασκευές
• Αρμολόγητοι αγωγοί μετά την καταπόνηση
• Παρέχει υψηλότερο πλεονασμό

Η επιλογή εξαρτάται από τις δομικές απαιτήσεις σχεδιασμού, τις συνθήκες φορτίου και τις εκτιμήσεις συντήρησης.

5. Τεχνικές Προδιαγραφές και Πρότυπα

Τα υψηλής ποιότητας συστήματα αγκύρωσης πρέπει να συμμορφώνονται με τα διεθνή πρότυπα όπως:

• ETAG 013 (Ευρωπαϊκή Οδηγία Τεχνικής Έγκρισης)
• ASTM A416 (Χάλυβας προέντασης)
• ACI 318 (Απαιτήσεις δομικού κώδικα για δομικό σκυρόδεμα)

Σημαντικές τεχνικές παράμετροι περιλαμβάνουν:

6. Διαδικασία εγκατάστασης και ροή εργασιών κατασκευής

1. Τοποθετήστε τενοντιακούς αγωγούς και ενίσχυση
2. Τοποθετήστε την κεφαλή αγκύρωσης και την πλάκα έδρασης
3. Ρίξτε και σκληρύνετε το σκυρόδεμα
4. Τοποθετήστε τον υδραυλικό γρύλο και τον κλώνο τάνυσης
5. Κλειδώστε τις σφήνες στην κεφαλή αγκύρωσης
6. Κόψτε το περίσσιο σκέλος και σφραγίστε την τσέπη

Η σωστή εγκατάσταση εξασφαλίζει σωστή μεταφορά φορτίου και μακροχρόνια αντοχή.

7. Απαιτήσεις Ποιοτικού Ελέγχου και Επιθεώρησης

• Επιθεώρηση ανοχής διαστάσεων
• Δοκιμή σκληρότητας και εφελκυσμού
• Επαλήθευση δοκιμής στατικού φορτίου
• Εκτίμηση αντοχής στη διάβρωση
• Μη καταστροφικές δοκιμές (NDT)

Αρέσει σε αξιόπιστους κατασκευαστέςΑνώτατα Μηχανήματαδιεξαγωγή πλήρους κύκλου επιθεώρηση πριν από την αποστολή για να διασφαλιστεί η συμμόρφωση και η ασφάλεια.

8. Πλεονεκτήματα της χρήσης συστημάτων αγκυρώσεως υψηλής ποιότητας

• Βελτιωμένη ικανότητα φόρτωσης πλακών
• Μειωμένο πάχος σκυροδέματος
• Χαμηλότερη κατανάλωση υλικού
• Βελτιωμένος έλεγχος ρωγμών
• Μεγαλύτερη διάρκεια ζωής

Η επένδυση σε αξιόπιστο υλικό αγκύρωσης μειώνει σημαντικά τους δομικούς κινδύνους και το κόστος του κύκλου ζωής.

9. Μελλοντικές τάσεις στην τεχνολογία αγκύρωσης μετά την τάση

Ο κλάδος κινείται προς:

• Επιστρώσεις ανθεκτικές στη διάβρωση
• Έξυπνα συστήματα αγκύρωσης παρακολούθησης
• Σχέδια γεωμετρίας σφήνας υψηλής απόδοσης
• Περιβαλλοντικά βιώσιμες μέθοδοι παραγωγής

Η συνεχής καινοτομία διασφαλίζει ότι τα συστήματα επίπεδων πλακών παραμένουν ανταγωνιστικά στη βιώσιμη κατασκευή.

10. Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της επίπεδης πλάκας και της πλάκας δοκού στα συστήματα PT;

Οι επίπεδες πλάκες εξαλείφουν τις δοκούς, μειώνοντας το δομικό βάθος και βελτιώνοντας την αρχιτεκτονική ευελιξία.

Ε2: Πόσο διαρκεί ένα σύστημα αγκύρωσης PT;

Με την κατάλληλη εγκατάσταση και αντιδιαβρωτική προστασία, μπορεί να διαρκέσει όλη τη διάρκεια ζωής της κατασκευής.

Ε3: Μπορούν τα συστήματα αγκύρωσης να επαναχρησιμοποιηθούν;

Όχι. Τα εξαρτήματα αγκυρώσεως PT είναι σχεδιασμένα για μόνιμη δομική χρήση.

Ε4: Γιατί είναι σημαντική η σκληρότητα σφήνας;

Η σωστή σκληρότητα εξασφαλίζει ασφαλές κράτημα του κλώνου χωρίς ολίσθηση.

Σύναψη

Η αγκύρωση επίπεδης πλάκας με προεντεταμένη προένταση είναι η ραχοκοκαλιά της σύγχρονης προεντεταμένης συστήματα πλακών σκυροδέματος. Από την ασφάλεια και τις δομικές επιδόσεις έως την οικονομική απόδοση, Το υλικό αγκύρωσης υψηλής ποιότητας εξασφαλίζει βέλτιστη μεταφορά φορτίου και μακροπρόθεσμη αντοχή.

Αν ψάχνετε για αξιόπιστες, σχεδιασμένες με ακρίβεια λύσεις αγκύρωσης για εσάς επόμενο έργο,Ανώτατα Μηχανήματαπροσφέρει επαγγελματική κατασκευή, αυστηρός ποιοτικός έλεγχος και δυνατότητα παγκόσμιας προμήθειας.

Επικοινωνήστε μαζί μαςσήμερα για να μάθετε περισσότερα σχετικά με τις λύσεις αγκύρωσης επίπεδων πλακών προεντεταμένης μετά την τάση και να λάβετε μια προσαρμοσμένη προσφορά για το έργο σας.
