Διαφορές μεταξύ χυτοσίδηρων και χύτευσης σιδήρου

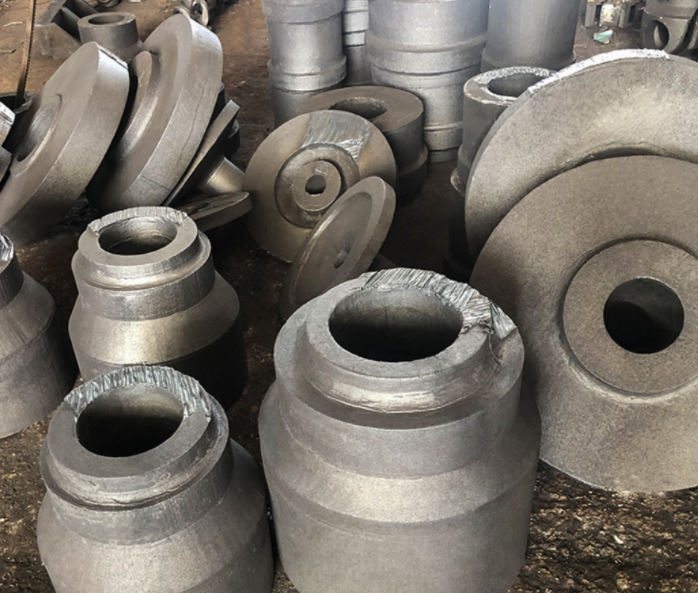

Και οι δύοχυτά χάλυβακαισιδερένια χύτευσηείναι προϊόντα κράματος σιδήρου-άνθρακα που παράγονται μέσω ορισμένων τεχνικών τήξης και στη συνέχεια χυτεύονται. Ποιες είναι λοιπόν οι διαφορές στις διαδικασίες χύτευσης αυτών των δύο;

Όσον αφορά την παραγωγή μούχλας,χυτά χάλυβακαισιδερένια χύτευσηείναι βασικά τα ίδια. Η κύρια διαφορά είναι ότι τα χυτά χάλυβα συρρικνώνουν περισσότερο από τα χυτά σιδήρου και τα χυτά χάλυβα έχουν επίσης φτωχότερη ρευστότητα. Επομένως, όταν οι κατασκευαστές χυτοσιδήρου δημιουργούν καλούπια για χυτά χάλυβα, πρέπει να αυξήσουν κατάλληλα το κύπελλο ανύψωσης και χύνοντας.

Λόγω του υψηλότερου σημείου τήξηςατσαλοσίδερο, ο χάλυβας είναι πιο επιρρεπής στην οξείδωση και τα χαρακτηριστικά της κακής ρευστότητας και της σημαντικής συρρίκνωσης σημαίνουν ότι οι διαδικασίες που χρησιμοποιούνται για την πρόληψη ελαττωμάτων όπως τα κρύα κλειστά, οι κοιλότητες συρρίκνωσης και οι ρωγμές είναι πιο πολύπλοκες από αυτές για χυτοσίδηρο:

1. Επειδή η συρρίκνωση τουατσαλοσίδεροείναι πολύ μεγαλύτερο από αυτό τουχυτοσίδηρος, για να αποφευχθεί ελαττώματα όπως οι κοιλότητες συρρίκνωσης και το πορώδες στα χύτευση, οι κατασκευαστές χυτοσιδήρου χυτά γενικά υιοθετούν μέτρα όπως οι ανυψωτήρες και το κρύο σίδηρο, καθώς και η αποζημίωση, για την επίτευξη διαδοχικής στερεοποίησης.

ΧυτοσίδηροςΈχει υψηλότερη αντίσταση φθοράς, αλλά χαμηλότερη αντοχή, και η σκληρότητα και η πλαστικότητα της είναι κάπως κατώτερη, αν και είναι ελαφρώς πιο συγκολλητική.

2. Η ρευστότητα του τετηγμένου χάλυβα είναι σχετικά φτωχή. Για να αποφευχθεί η ανεπαρκής χύνοντας και τα κρύα κλειστά σε χυτά χάλυβα, το πάχος του χύτευσης του χυτού δεν πρέπει να είναι μικρότερο από 8mm. Η δομή του συστήματος χύσης πρέπει να είναι απλή και οι διαστάσεις εγκάρσιας τομής πρέπει να είναι μεγαλύτερες από αυτές της χύτευσης. Οι κατασκευαστές χυτού χάλυβα θα πρέπει επίσης να χρησιμοποιούν μεθόδους θερμής χύτευσης ή ξηρή χύτευση και να αυξάνουν κατάλληλα τη θερμοκρασία χύσης, που συνιστάται γενικά να είναι μεταξύ 1520-1600 ° C. Μια υψηλότερη θερμοκρασία χύσης αυξάνει την υπερθέρμανση του τετηγμένου χάλυβα, επιτρέποντάς του να παραμείνει σε υγρή κατάσταση για μεγαλύτερο χρονικό διάστημα. Ωστόσο, εάν η θερμοκρασία χύσης είναι υπερβολικά υψηλή, μπορεί να οδηγήσει σε ελαττώματα όπως χονδροειδείς κόκκους, ζεστή ρωγμή, προσκόλληση άμμου και πορώδες αερίου. Ως εκ τούτου, οι κατασκευαστές χυτού χάλυβα πρέπει να ελέγχουν προσεκτικά τη θερμοκρασία χύσης.

Τις λειτουργίες τουχυτά χάλυβακαισιδερένια χύτευσηείναι αρκετά παρόμοια, αλλά ο χυτός χάλυβα έχει καλύτερη δύναμη και μπορεί να συγκολληθεί. Επί του παρόντος, τα προϊόντα χάλυβα που παράγονται από τους κατασκευαστές χρησιμοποιούνται ευρέως στην κατασκευή, τη μεταλλουργία, τον εξοπλισμό εξόρυξης και σε διάφορες άλλες βιομηχανίες, με πολύ υψηλό ετήσιο όγκο εξαγωγών στη χώρα μας, κατέχοντας σημαντικό μερίδιο αγοράς.
